Die Modellflug Technikseite
| Homepage | Modellflug | Technik | Programmierkabel für Multiplex Synthesizer Empfänger | hier als PDF zum downloaden |
| Hinweis : Die folgenden Angaben sind ohne Gewähr.
Ich übernehme keinerlei Verantwortung für Schäden die durch das Bauen und
Benutzen dieses Kabels entstehen. Mit diesem Kabel und dem verlinkten DataManager können die Sythesizer-Empfänger von Multiplex programmiert werden. Auf der MULTIPLEX Homepage gibt es für diese Empfänger den Multiplex Launcher zum Download : http://www.multiplex-rc.de/service/downloads/software.html Bei der Kategorie dann als Auswahl 'MPX Software Launcher' auswählen und download der Datei 'MPX Launcher V1.1.0'. Beim Installieren wird im Unterverzeichnis 'RXDM2' auch eine ausführliche Anleitung im PDF-Format mit erzeugt, Dateiname : Anl_RX-SynthDM_DE.pdf. |

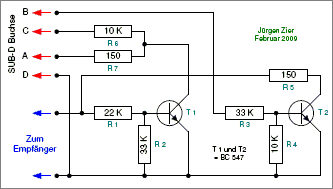

Der Schaltplan
|

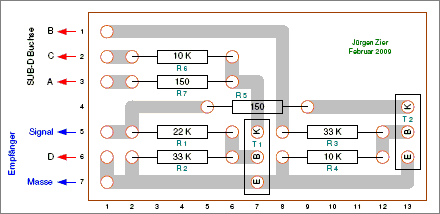

Der Bestückungsplan
|
Anschlußbuchse
|
BC-547
|
Stückliste T1 / T2 = Transistor BC-547 R1 = Widerstand 22 KiloOhm R2 / R3 = Widerstand 33 KiloOhm R4 / R6 = Widerstand 10 KiloOhm R5 / R7 = Widerstand 150 Ohm Lochpunktrasterplatine 7 x 13 Punkte Sub-D-Buchse 9-polig mit Gehäuse Servokabel mit UNI-Stecker und evtl. Verlängerung. |

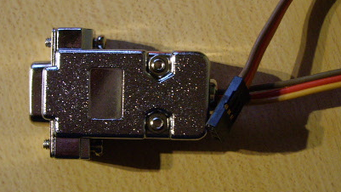

| Und so sieht das ganze dann aufgebaut aus Die hier gezeigten Bilder stammen von Marco Hartmann, der das ganze als SMD-Version nachgebaut hat. |
|
 |
 |
