Homepage Modellflug Technik Import-Export-Kabel hier als PDF zum downloaden

Hinweis : Die folgenden Angaben sind ohne Gewähr. Ich übernehme keinerlei Verantwortung für Schäden die durch das Bauen und Benutzen dieses Kabels entstehen.

Mit dem Import-Export-Kabel kann man Modell-Daten von einer Profi MC zur einer anderen Profi MC übertragen.
Dabei kann man eine 3010 / 3030 mit einer anderen 3010 / 3030 oder zwei MC 4000 verbinden.

Bei den Anlagen vom Typ 3010 / 3030 kann man nur die ersten 15 Modellspeicher auf diese Art übertragen.

Das Original der hier beschriebenen Schaltung habe ich auf dieser Seite gefunden :
http://www.flugwiese.de/blog/2008/12/17/data-mc3030/

Belegung der Anschlußbuchse der Multiplex MC 3030 :

  • 1 : Ladeeingang (Plus)
  • 2 : Spannung vom Ein/Aus Schalter (Plus)
  • 3 : Masse (Minus)
  • 4 : Ausgang Lehrer/Schüler/Diagnose-Signal oder Eingang Drehzahlmesser
  • 5 : Bei Brücke auf Minus (3) : Signal (4) = EIN und HF-Modul = AUS
  • 6 : frei
  • 7 : Bei Brücke auf Minus (3) : Eingang für Drehzahlmesser (4) = EIN
    		•  Buchse Multiplex
    Multiplex Anschlußbuchse (Sicht auf die Buchse) oder beim Stecker Blick auf die Lötseite

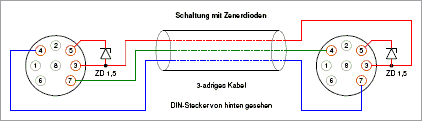

    Import-Export-Kabel mit Zenerdioden
    Aufbau des Kabels :

    Die beiden Zehnerdioden werden im Stecker verlötet.
    Stückliste

    1,5 Meter 3-adriges Kabel
    2 DIN-Stecker 7 oder 8-polig
    2 Zehnerdioden 1,5 Volt
    Von Marko Hartmann ist folgende Infomation gekommen :
    Die Zenerdionen gibt es nur noch von Philips und man kann dort als Privatperson nicht bestellen.
    Zu bekommen sind die Dioden bei Wallacher TV-Shop, hier der Link : http://www.wallacher-tv.de/
    Bezeichnung : 1,5V-0,5W ZENERDIODE 31A DO35, Artikelnummer : 81920, Preis : 2,09 Euro incl. MwSt + 9,50 Euro Versandkosten.
    Auf der Originalseite ist auch ein Hinweis zu den Zenerdioden :
    Alternativ zu den Zenerdionen kann man auch jeweils zwei Dioden 1N4148 in Reihe schalten. Im folgenden Bild ist die geänderte Schaltung dafür:

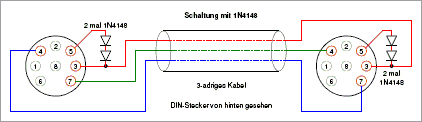

    Import-Export-Kabel mit 1N4148
    Ein Hinweis nach einem eigenen Versuch :
    Alternativ zu den Zenerdionen kann man auch jeweils eine rote LED mit 3 mm nehmen. Zwingend eine rote LED wegen der Spannung.
    Im folgenden Bild ist die geänderte Schaltung dafür:

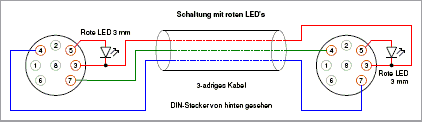

    Import-Export-Kabel mit roten LED's

    Die beiden Kabel, mit 1N4148 und LED habe ich selbst gebaut und sie haben einwandrei funktioniert.
    Anleitung zum Übertragen

    Eine detailierte Anleitung zum kopieren findet man im Handbuch der MC 3030 auf Seite 83.
