Hinweis : Die folgenden Angaben sind ohne Gewähr. Ich übernehme keinerlei Verantwortung für Schäden die durch das Bauen und Benutzen dieses Kabels entstehen. Bei mir funktioniert es in dieser Konfiguration einwandfrei.

Mit dem Ladekabel kann, wie der Name schon sagt, der Akku der Fernsteuerung aufgeladen werden.

Belegung der Anschlußbuchse der Multiplex MC 3030 :

  • 1 : Ladeeingang (Plus)
  • 2 : Spannung vom Ein/Aus Schalter (Plus)
  • 3 : Masse (Minus)
  • 4 : Ausgang Lehrer/Schüler/Diagnose-Signal oder Eingang Drehzahlmesser
  • 5 : Bei Brücke auf Minus (3) : Signal (4) = EIN und HF-Modul = AUS
  • 6 : frei
  • 7 : Bei Brücke auf Minus (3) : Eingang für Drehzahlmesser (4) = EIN
    		•  Buchse Multiplex

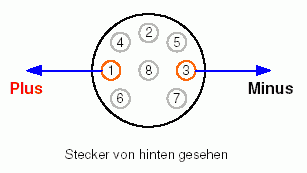

    Multiplex Anschlußbuchse (Sicht auf die Buchse) oder beim Stecker Blick auf die Lötseite

    Ladekabel
    Aufbau des Kabels :

    Rotes Kabel (Pluspol) an Pin 1 und Schwarzes Kabel (Minuspol) an Pin 3 des DIN- Steckers löten,
    dann entsprechende Bananenstecker ans Kabel - schon fertig.
    Stückliste

    1 Meter 2-adriges Kabel rot/schwarz ( Lautsprecherkabel )
    2 Bananenstecker 4 mm ( 1 x rot, 1 x schwarz )
    1 DIN-Stecker 3 / 5 / 7 oder 8-polig
