Die Modellflug Technikseite
| Homepage | Modellflug | Technik | Einstellkabel für Multiplex Synthesizer Empfänger | hier als PDF zum downloaden |
| Hinweis : Die folgenden Angaben sind ohne Gewähr.
Ich übernehme keinerlei Verantwortung für Schäden die durch das Bauen und
Benutzen dieses Kabels entstehen. Mit diesem Kabel kann RX-SYNTH-Empfänger im eingebauten Zustand programmieren, genau so, wie mit dem integrierten Taster. Auf der Schaltung, die an den Diagnoseanschluß des Empfängers angesteckt wird, sind der Taster und die LED nach außen geführt. Hinweis: Während die Taste auf des am Empfänger angeschlossenen Einstellkabels gedrückt wird, leuchtet die LED des Einstellkabels nicht! Die LED im Empfänger arbeitet unverändert, wenn die Taste des RX-SYNTH-Einstellkabels gedrückt wird. |
Der Schaltplan
|

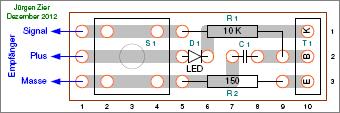

Der Bestückungsplan
|
BC-547
|
Stückliste T1 = Transistor BC-547 o. BC-337 R1 = Widerstand 10 KiloOhm R2 = Widerstand 150 Ohm C1 = Kondensator 100 nF D1 = LED rot 3mm S1 = Minitaster Lochpunktrasterplatine 3 x 10 Punkte Servokabel mit UNI-Stecker und evtl. Verlängerung. |
| Und so sieht das ganze dann aufgebaut aus |
|
 |
 |
