Homepage Modellflug Technik USB-Kabel für Multiplex Sender hier als PDF zum downloaden

Hinweis : Die folgenden Angaben sind ohne Gewähr.
Ich übernehme keinerlei Verantwortung für Schäden die durch das Bauen und Benutzen dieses Kabels entstehen.


Diese Kabel sind geeignet um die MPX-Anlagen anstatt eines seriellen Kabels mit dem PC zu verbinden.

Mit diesen Kabeln, in Verbindung mit einer entsprechenden Software, können Software und Modellspeicher der Multiplex MC-3010 / 3030 zum PC und zurück übertragen werden.

Eine Software, die das ermöglicht, ist der MC3030Manager von Steffen Strüber.

Da es die Homepage des Erstellers des MC3030-Managers nicht mehr gibt,
biete ich hier die letzte von ihm als Freeware bereitgestellte Version zum Download an : MC3030Manager_1-36.zip

Variante 1

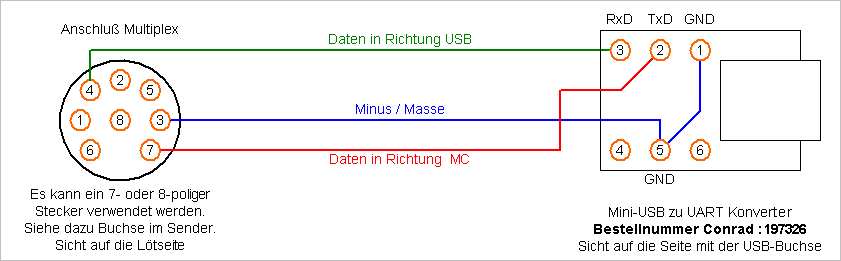

Ein fertiges USB-Modul von Conrad, den Mini-USB zu UART Konverter.
Bestellnummer : 197326 und das Datenblatt

Die Installation des beiliegenden Treibers hat bei meinem Windows XP etwas anders funktioniert als in der Anleitung beschrieben : siehe PDF-Datei ab Seite 4.

USB-Kabel für Sender

Für die Verkabelung zwischen Stecker und USB-Adapter habe ein 15 cm langes Stück Servokabel verwendet.

Getestet mit folgenden Anlagen : MC-3010, MC-3030.
von Leonhard Grugel : Cockpit SX (35Mhz-Version, MPX-Launcher, Firmware-Update auf 1.11)

Wenn jemand das Kabel erfolgreich mit anderen MPX-Anlagen verwendet bitte eine Kurze Info per Mail geben, dann werde ich den Anlagentyp hier mit eintragen.

Variante 2

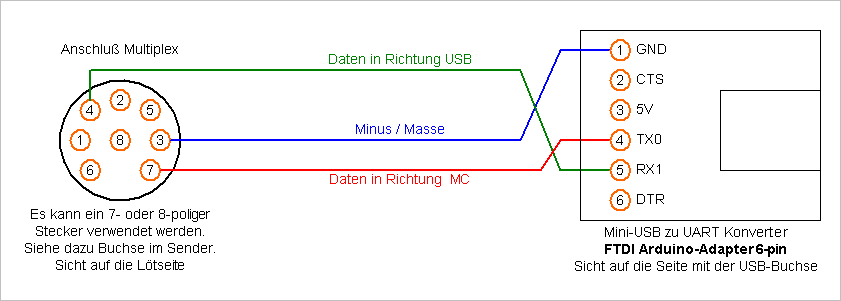

Hier noch ein USB-Adapter der funktioniert. Es ist der Mini-USB-Adapter für Arduino Boards.
Hierzu gibt es einige Anbieter bei Ebay. Bei einigen ist sogar ein USB-Kabel mit dabei.

Arduino Adapter

Die dazu notwendigen Treiber können von dieser Seite geladen werden : http://www.ftdichip.com/Drivers/VCP.htm. Die Installation der Treiber habe ich im PDF ab Seite 7 beschrieben.

USB-Kabel für Sender

Für die Verkabelung zwischen Stecker und USB-Adapter habe ein 15 cm langes Stück Servokabel verwendet.

Getestet mit folgenden Anlagen : MC-3010, MC-3030.
von Roland Richter : Cockpit SX unter Windows XP, Windows 7 + 8 ( Bei Windows 8 ist der Treiber schon integriert )

Wenn jemand das Kabel erfolgreich mit anderen MPX-Anlagen verwendet bitte eine Kurze Info per Mail geben, dann werde ich den Anlagentyp hier mit eintragen.

Variante 3 - Von Detlef Winter

Hier noch ein USB-Adapter der funktioniert. USB-Adapter aus dem Franzis Lernpaket 'Experimente mit USB'.

Eine Besonderheit wurde festgestellt: Die Verbindung mit Hilfe der Software MPX-Launcher (V 1.2.2) funktioniert NICHT, wenn man den Sender sofort einschaltet, sondern nur wie folgt:

1. Verbindungen herstellen (USB-Kabel, USB-Adapter, Adapter-Kabel zum Sender)
2. Programm MPX-Launcher starten
3. Schnittstelle auswählen (Pulldown Menü)
4. 'Suche starten' anklicken
5. Jetzt erst: Sender einschalten! - Erfolgreiche Verbindung wird sofort angezeigt.
